인그레스와 레이블/어노테이션 - 쿠버네티스 기본편 (4)

Posted by Songi on 2021-02-15

“인그레스 - 쿠버네티스 기본편 (4)”


인그레스

정의

  • 클러스터 외부에서 안으로 접근하는 요청들을 어떻게 처리할지 정의해둔 규칙 모음
  • 실제로 동작시키는 것은 인그레스 컨트롤러

사용목적

  • 클러스터 외부에서 안에 있는 파드에 접근
  • 서비스와의 차이점은 주로 L7 영역의 통신을 담당해서 처리
  • Service LoadBalancing
  • Canary Upgrade
  • SSL 인증서 처리
  • 도메인 가상 호스팅

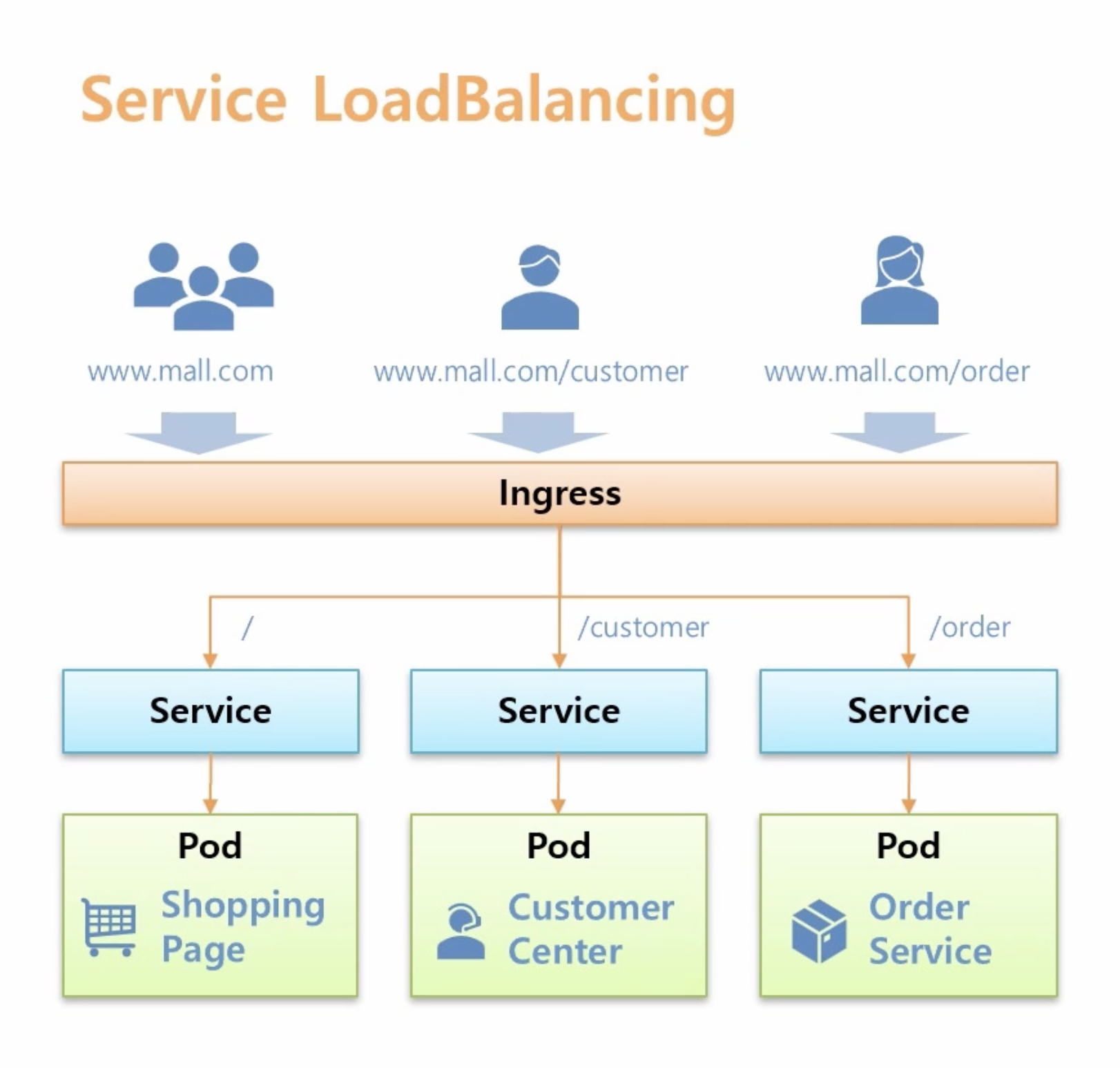

Service LoadBalancing

플로우
  • 쇼핑 페이지 / 고객센터 / 주문서비스를 파드별로 생성
  • 하나의 서비스가 문제 생길시 다른 서비스에 영향 안받음
  • pod에 서비스를 연결
  • 각각의 도메인에 패스를 나눠서 접근하도록 하고싶을때 일반적으로 패스와 각 서비스 ip를 이어줄수 있는 l4나 l7스위치가 필요
  • 쿠버네티스에서는 인그레스가 그 역할을 대신해줌

별도의 ip 로드밸런싱 장비가 필요 없음

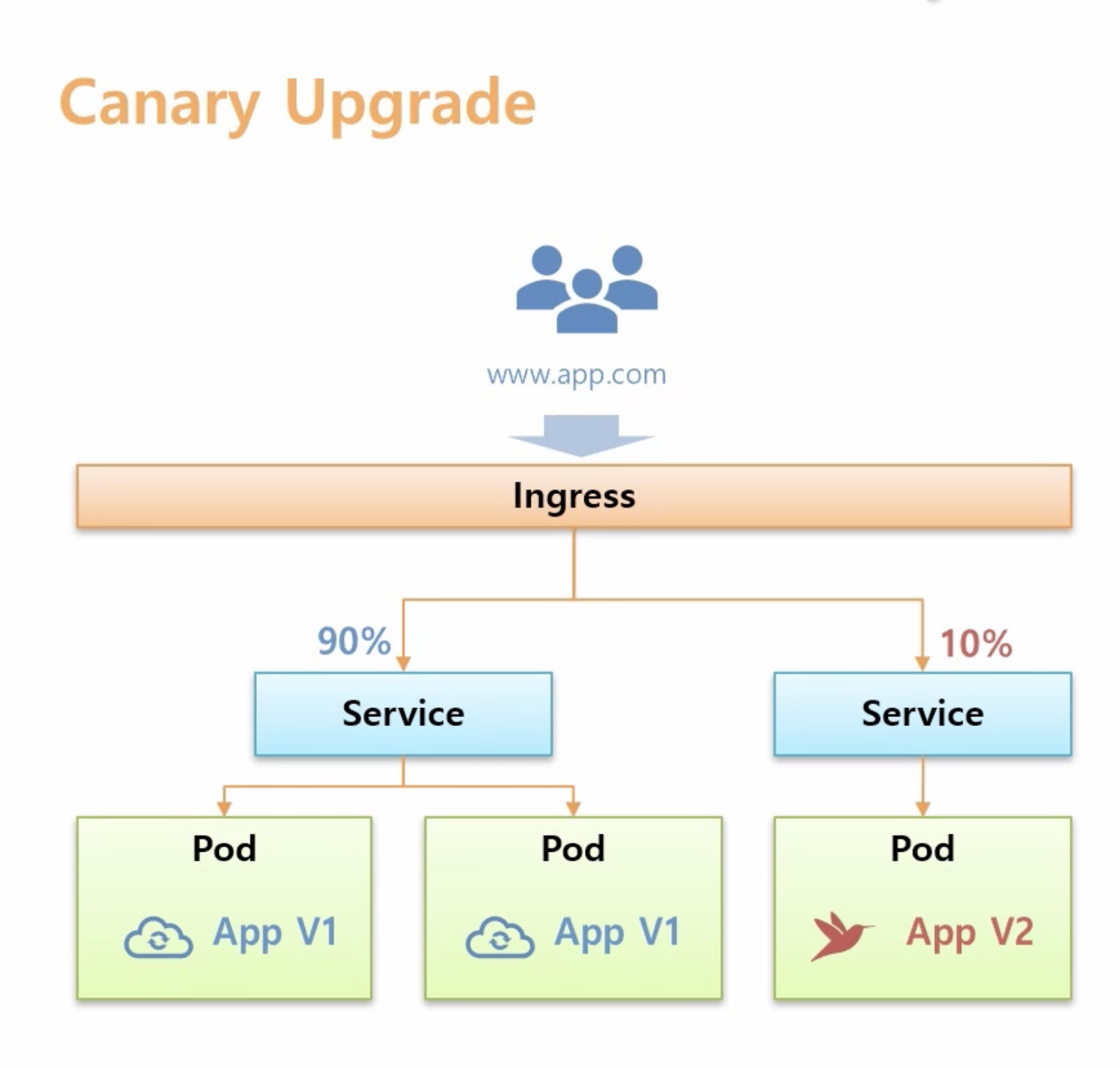

Canary upgrade

“옛날 광부들이 광산에 유독가스가 있는지 확인하려고 가스에 민감한 카나리아와 함께 광산에 들어간 사실에 아이디어를 얻었다. 신규 파드를 배포할떄 한꺼번에 앱 컨테이너 전체를 교체하지 않고 기존 버전을 유지한 채로 일부 버전만 신규 파드로 교체한다.”

  • 인그레스를 사용하면 카나리 업그레이드를 쉽게 할수 있음
  • 트래픽을 파드별로 분산할수 있음
  • 헤더값 별로 트래픽 조절 가능


인그레스 컨트롤러

인그레스

  • 인그레스를 만들었다고 해서 바로 실행되지 않음
  • 실행할 구현체가 없음
  • 설정 내용대로 동작하게 하는 실제 주체가 바로 인그레스 컨트롤러
  • 별도 플러그인 설치 필요
  • nginx, kong 대표적

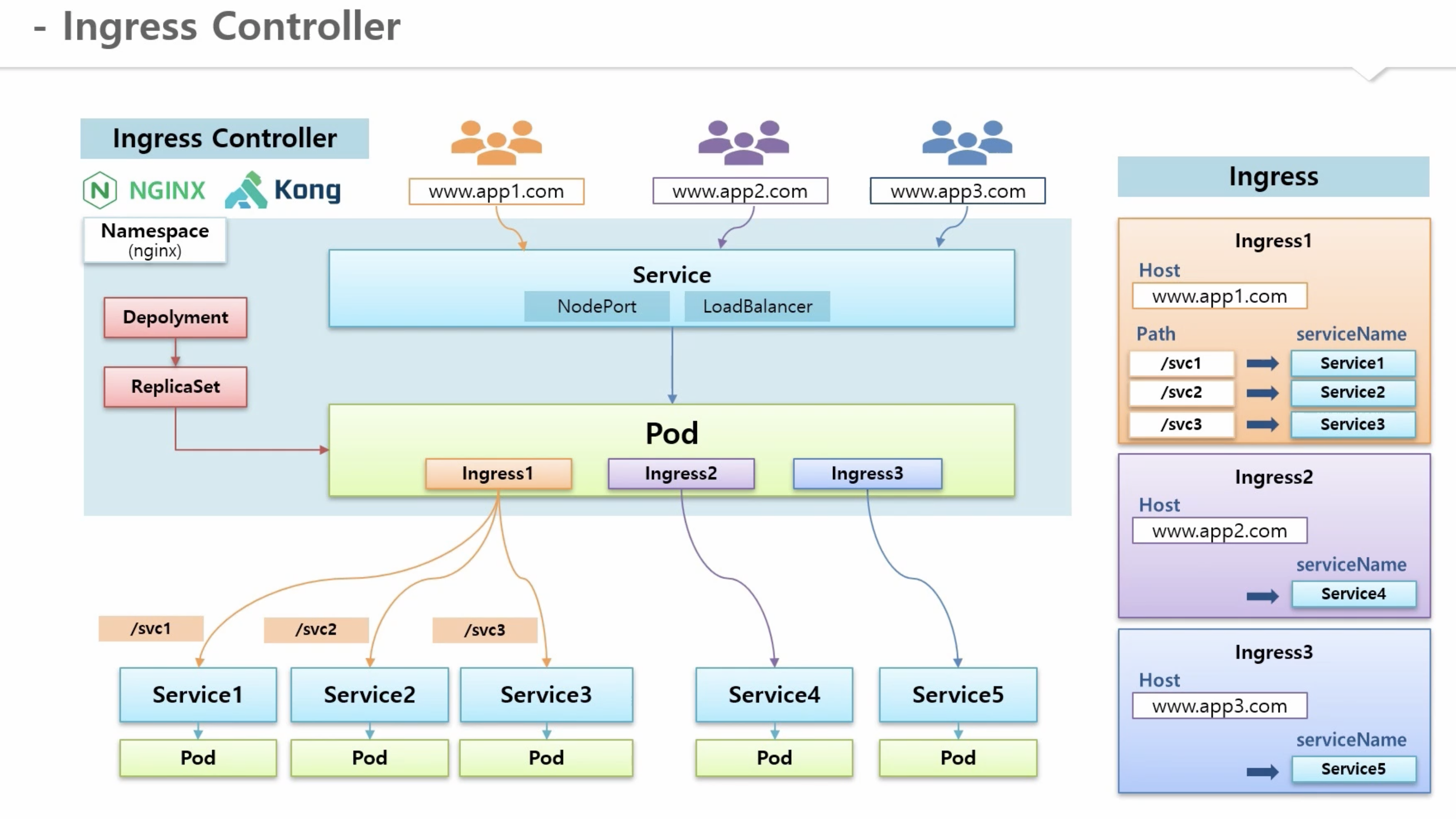

구조

플로우
  • nginx 생성시 namespace 생성
  • 그 위에 deployment, replicaSet 생성
  • 실제 ingress 구현체인 pod 생성
  • pod가 ingress가 있는지 보고 있으면 해당 서비스에 연결
  • 룰에 따라 해당 서비스에 트래픽 전달
  • 외부에서 접근할수 있는 서비스 생성후 pod에 연결
  • ingress 에 지정한 도메인으로 접근
  • service를 통해 nginx pod로 트래픽이 들어옴
  • ingress 룰에 따라 지정된 service와 pod에 접근 가능

기능

Service LoadBalancing

플로우
  • 각각의 업무별로 pod, service 만들기
  • 인그레스 컨트롤러 자체도 쿠버네티스 클러스터 위에서 동작
  • 인그레스 컨트롤러에 접근하려고 NodePort 타입의 서비스 생성
  • 마스터의 host ip 인 192.168.0.30의 30431 포트로 접근시 pod 80번 포트로 트래픽 전달
  • 인그레스를 각 패스에 의도하는 서비스로 매칭
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
name: service-loadbalancing
spec:
rules:
- http:
  paths:
  - path: /
  backend:
  serviceName: svc-shopping
  servicePort: 8080
  - path: /customer
  backend:
  serviceName: svc-customer
  servicePort: 8080
  - path: /order
  backend:
  serviceName: svc-order
  servicePort: 8080

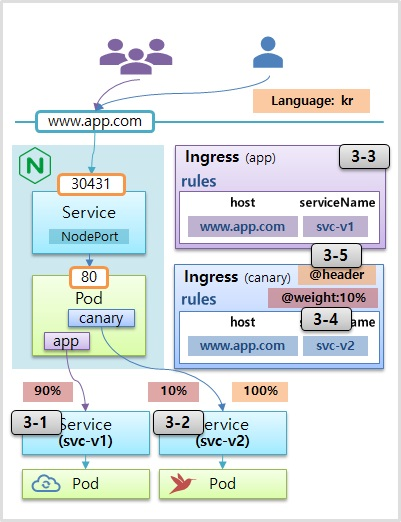

Canary Upgrade

  • www.app.com 사용자 접근하면 svc-v1 서비스 연결
  • 앱 운영중인 상태로 카나리 업그레이드를 테스트 할 pod, service 띄움
  • ingress 하나 더 생성
    • @weight:10% 도메인으로 접근하는 트래픽의 10퍼센트는 v2 pod로 접근
    • Language: 접근하는 언어 가 kr일 때 v2로 접근
  • 다양한 애노테이션 달수 있음

Ingress - Default

1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: app
spec:
  rules:
  - host: www.app.com
    http:
      paths:
      - backend:
          serviceName: svc-v1
          servicePort: 8080

Ingress - Weight

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: canary-v2
  annotations:
    nginx.ingress.kubernetes.io/canary: "true"
    nginx.ingress.kubernetes.io/canary-weight: "10" #도메인으로 접근하는 트래픽의 10퍼센트는 v2로 접근
spec:
  rules:
  - host: www.app.com
    http:
      paths:
      - backend:
          serviceName: svc-v2
          servicePort: 8080

Ingress - Header

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: canary-kr
  annotations:
    nginx.ingress.kubernetes.io/canary: "true"
    nginx.ingress.kubernetes.io/canary-by-header: "Accept-Language"
    nginx.ingress.kubernetes.io/canary-by-header-value: "kr" #접근하는 언어 가 kr일 때 v2로 접근
spec:
  rules:
  - host: www.app.com
    http:
      paths:
      - backend:
          serviceName: svc-v2
          servicePort: 8080

1
curl -H "Accept-Language: kr" www.app.com:30431/version

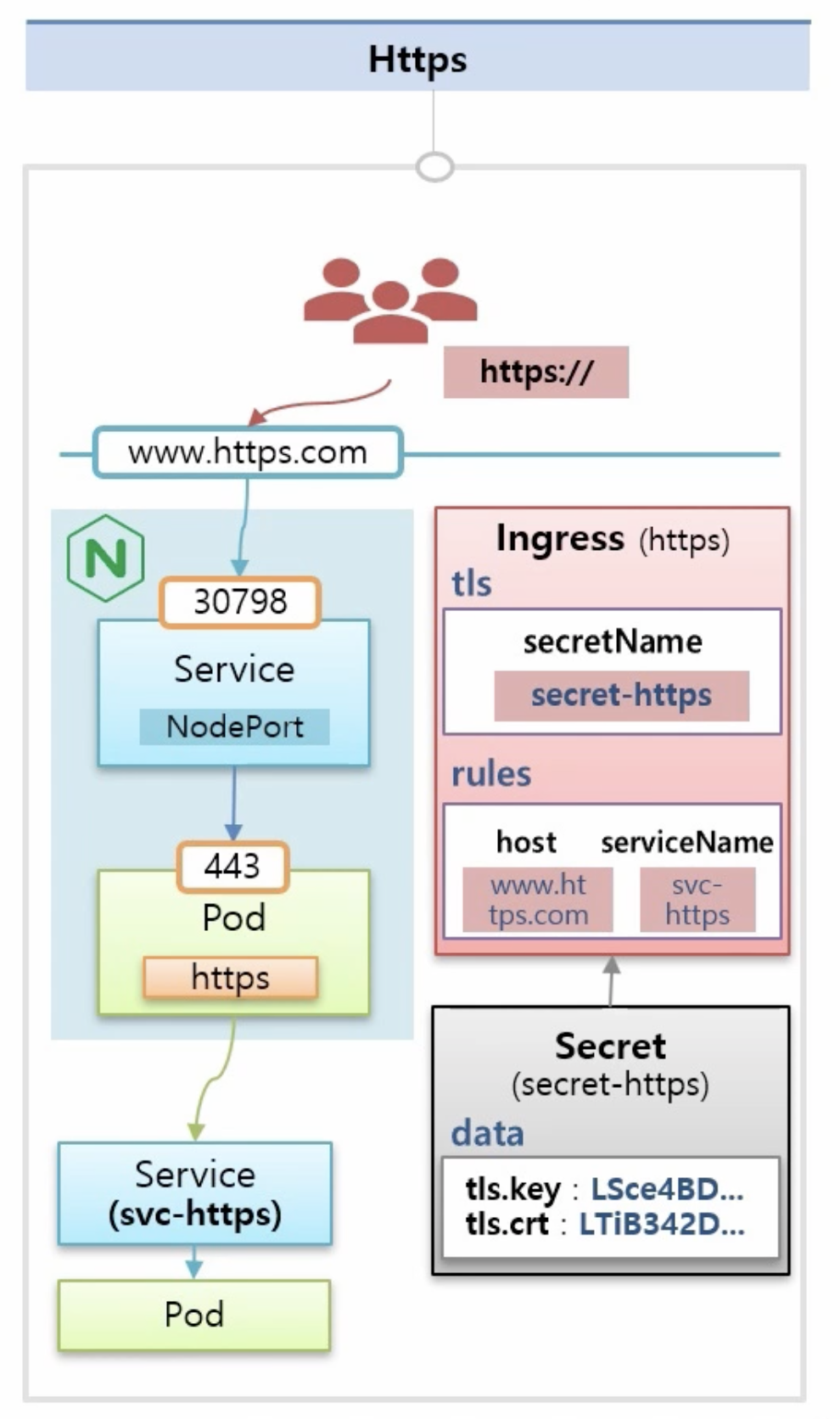

Https

  • 인증서 관리
  • pod 자체에 인증서를 제공하기 힘들때 사용하면 좋음
  • 인그레스로 SSL 인증서를 설정하면 파드 각각에 SSL 설정을 따로 할 필요가 없어 편함
  • 사용자가 도메인 이름 앞에 https를 붙여야만 접근 가능
  • 443 포트로 연결
  • secret 안에 데이터 값으로 인증서를 가지고 있음
  • SSL 인증서 만료 시 인그레스의 인증서만 업데이트하면 됨

https://jinn-blog.tistory.com/95


레이블과 어노테이션

  • 쿠버네티스에서 자원들의 메타데이터를 관리하는데 사용
  • 레이블은 셀렉터와 함께 특정 레이블이 있는 자원들을 선택할때 주로 사용
    • 사용자가 오브젝트를 생성할떄 해당 오브젝트를 구분하는 용도
  • 어노테이션은 주석 성격의 메타데이터를 기록하는데 사용
    • 레이블처럼 사용자가 원하는 값을 설정하기보다는 쿠버네티스 시스템에서 필요한 정보들을 표시하는데 사용

레이블

  • 키/값 쌍으로 구성
  • 사용자가 클러스터 안에 오브젝트를 만들 때 메타데이터로 설정
  • 생성 후 언제든지 수정 가능
  • 각 리소스는 레이블을 가질 수 있고, 레이블 검색 조건에 따라서 특정 레이블을 가지고 있는 리소스만을 선택
  • 레이블을 선택하여 특정 리소스만 배포하거나 업데이트 가능
  • 레이블로 선택된 리소스만 Service에 연결하거나 네트워크 접근 권한을 부여 할수 있음
  • 쿠버네티스는 레이블만으로 관리 대상을 구분
  • 레이블을 변경하면 인식할수 없음
1
2
3
4
5
6
"metadata": {
"labels": {
"key1" : "value1",
"key2" : "value2"
  }
}

셀렉터

  • 오브젝트 스펙에서 selector 라고 정의하고 레이블 조건을 적어 놓으면 됨
  • 레이블을 선택할때 사용
  • 쿠버네티스에서는 두 가지 셀렉터를 제공 : 등호기반(equality-based), 집합기반(Set based selector)
등호기반(equality-based)
1
2
environment = dev
tier != frontend
집합기반(Set based selector)
  • 이보다 향상된 셀렉터로 집합의 개념
1
2
environment in (production,qa) #environment가 production 또는 qa 인 경우
tier notin (frontend,backend) #environment가 frontend도 아니고 backend도 아닌 리소스를 선택
1
2
3
4
5
6
7
8
9
10
11
kind: Service
apiVersion: v1
metadata:
name: my-service
spec:
selector:
app: myapp
ports:
- protocol: TCP
  port: 80
  targetPort: 9376

https://bcho.tistory.com/1256


어노테이션

  • 레이블과 마찬가지로 키-값 쌍으로 구성
  • 레이블처럼 사용자가 설정 가능
  • 쿠버네티스 시스템이 필요한 정보를 담고있음
  • 쿠버네티스 클라이언트나 라이브러리가 자원을 관리하는데 활용
1
2
3
4
annotations:
  manager: "myadmin"
  contact: "010-0000-0000"
  release-version: "v1.0"

레이블 vs 어노테이션

“리소스 그룹을 가리켜야 할 경우 레이블을 사용하고, 쿠버네티스 내부에서 사용하지는 않지만 외부 툴에서 사용하는 데이터이거나 프로젝트 담당자 등을 적는 사람에게 도움이 되는 데이터일경우 애노테이션을 사용하자.”


컨피그맵

  • 컨테이너에 필요한 환경 설정을 컨테이너와 분리해서 제공하는 기능
  • 컨테이너는 변하지 않는 자원
  • 다른 설정으로 컨테이너를 실행해야 할때 사용

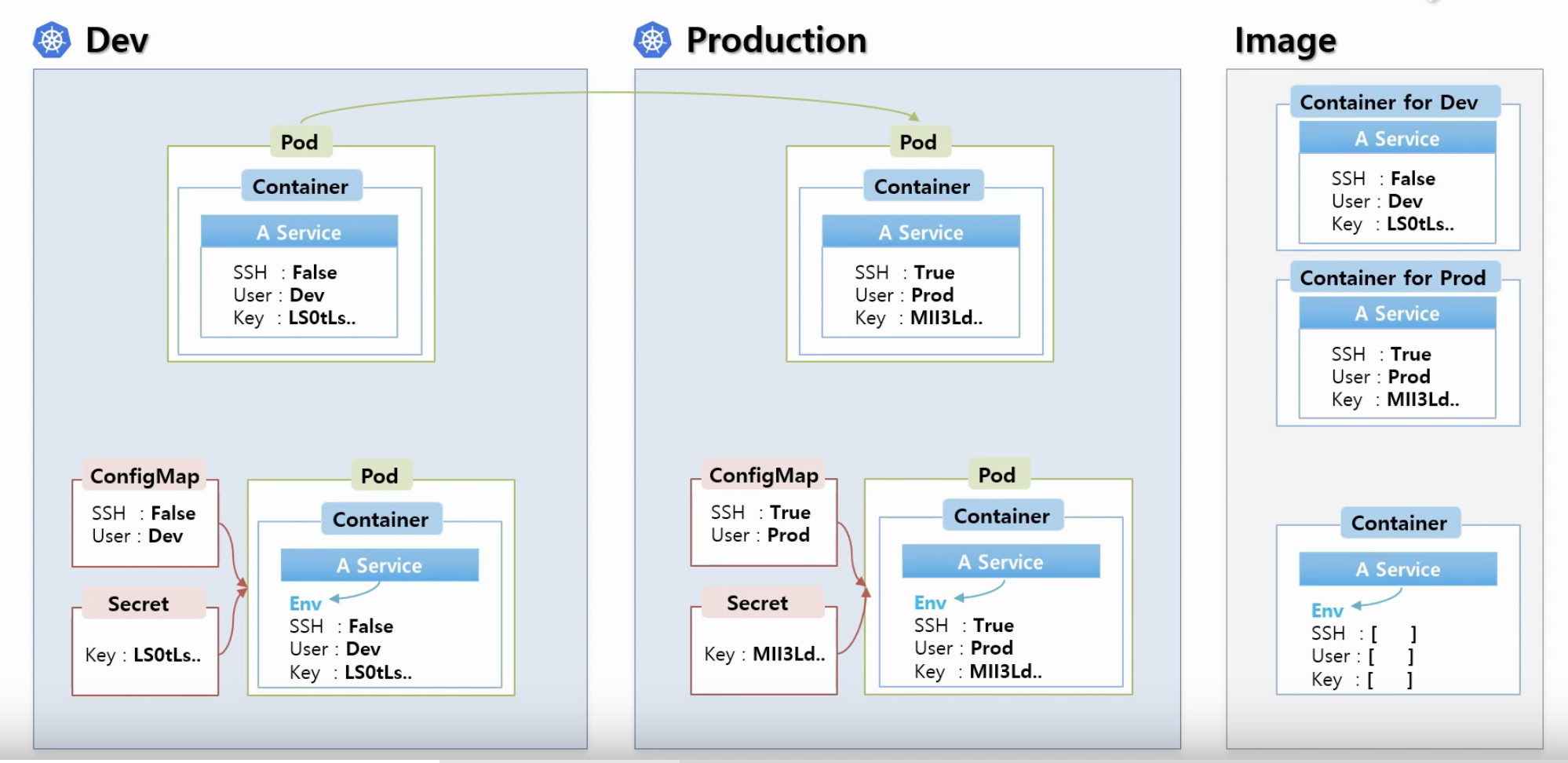

플로우

  • 개발환경과 상용환경
  • 컨테이너 안의 서비스 이미지에 있는 값을 바꾼다는건 컨테이너 이미지를 각각 관리하겠다는 의미
  • 큰 용량의 이미지를 여러개 관리하기 힘듬
  • 컨피그맵과 시크릿을 사용하여 환경에 따라 변하는 값들을 외부에서 결정하게 함
  • 컨피그맵은 일반적인 상수 분리할떄 사용
  • 시크릿은 키와 같은 보안적인 관리 필요한 값
  • pod 생성시 두 오브젝트(컨피그맵과 시크릿)를 연결할 수 있음
  • 컨테이너의 환경변수에 데이터가 들어감

사용방법

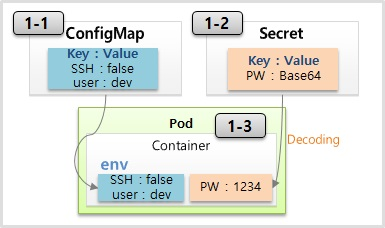

상수
  • 컨피그맵의 정보를 pod로 전달하기 위해서 환경변수를 사용

ConfigMap
1
2
3
4
5
6
7
apiVersion: v1
kind: ConfigMap
metadata:
  name: cm-dev
data:
  SSH: 'false' # 키 value는 모두 스트링 값
  User: dev
Pod
1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: Pod
metadata:
  name: pod-1
spec:
  containers:
  - name: container
    image: kubetm/init
    envFrom:
    - configMapRef:
        name: cm-dev
    - secretRef:
        name: sec-dev

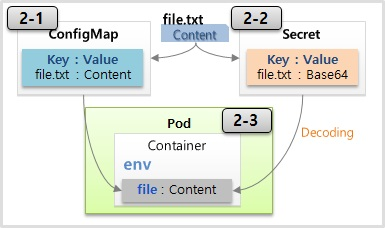

파일

  • key : 파일 이름
  • value : 파일 내용
  • configMap 내용 변경시 파드 안의 환경변수 안에 영향 없음
  • 파드가 재생성 되야지만 수정되어짐
1
2
echo "Content" >> file-c.txt
kubectl create configmap cm-file --from-file=./file-c.txt
Pod
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
apiVersion: v1
kind: Pod
metadata:
  name: pod-file
spec:
  containers:
  - name: container
    image: kubetm/init
    env:
    - name: file-c
      valueFrom:
        configMapKeyRef:
          name: cm-file
          key: file-c.txt # 키 매핑
    - name: file-s
      valueFrom:
        secretKeyRef:
          name: sec-file
          key: file-s.txt

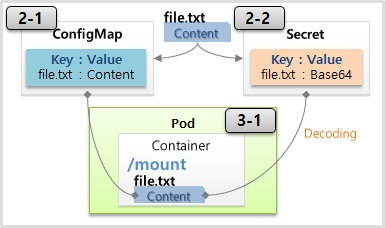

파일 마운트

  • 컨피그맵의 정보를 pod로 전달하기 위해 Pod의 디스크 볼륨으로 마운트
  • 컨피그맵의 내용이 변하게 되면 pod 안의 환경변수 값도 변하게 됨
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
apiVersion: v1
kind: Pod
metadata:
  name: pod-mount
spec:
  containers:
  - name: container
    image: kubetm/init
    volumeMounts:
    - name: file-volume
      mountPath: /mount #마운트 포인트
  volumes:
  - name: file-volume
    configMap:
      name: cm-file


출처

https://www.inflearn.com/course/%EC%BF%A0%EB%B2%84%EB%84%A4%ED%8B%B0%EC%8A%A4-%EA%B8%B0%EC%B4%88/dashboard
